🔍 Entendendo o Gráfico Pressão x Entalpia: A bússola do refrigerista!
Você já utilizou o gráfico P x h (Pressão x Entalpia) para analisar o desempenho de um sistema de refrigeração?
Esse gráfico é um verdadeiro mapa de navegação para quem trabalha com ciclos de compressão de vapor. Nele, conseguimos visualizar:
✅ A compressão do refrigerante
✅ O superaquecimento na sucção
✅ A condensação no trocador de calor
✅ O subresfriamento antes da válvula de expansão
✅ A expansão até a evaporação
👉 Profissionais que dominam esse gráfico conseguem diagnosticar falhas, ajustar controles e melhorar a eficiência energética do sistema.
📈 Entender os pontos A-B-C-D do ciclo é entender o coração do sistema!

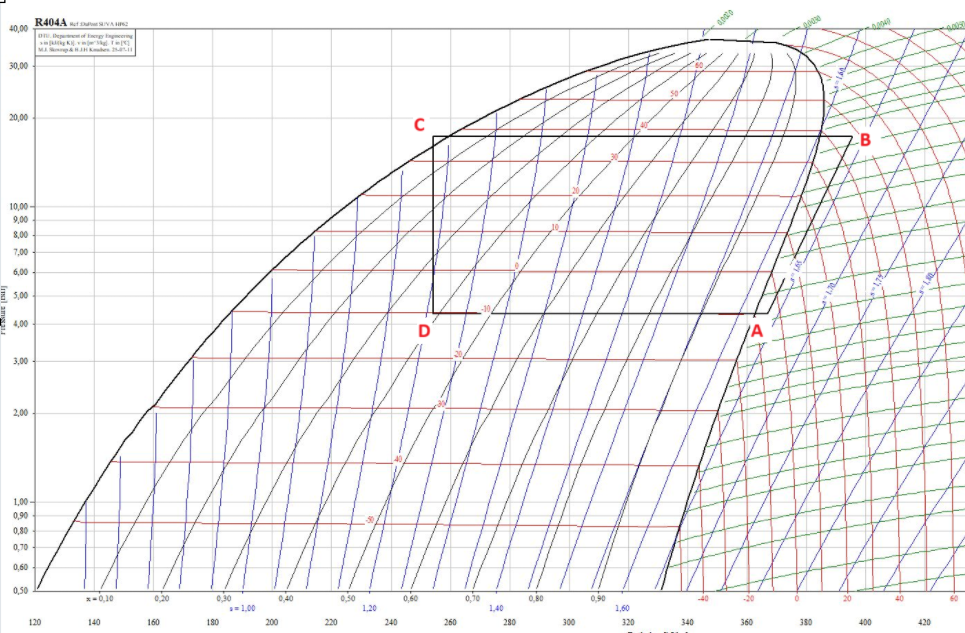

🧊 Análise do Ciclo de Refrigeração com Gráfico Pressão x Entalpia (P x h) – R-404A
O gráfico Pressão x Entalpia (P x h) é uma das ferramentas mais valiosas para quem atua na área de refrigeração e climatização, especialmente em sistemas que utilizam o ciclo de compressão de vapor. Este gráfico representa de forma visual e clara as transformações de energia do fluido refrigerante ao longo do ciclo.
No estudo apresentado, foi utilizado o fluido R-404A, operando entre uma temperatura de evaporação de -10°C e condensação de 38°C, com um superaquecimento de 5K e subresfriamento de 3K — condições comuns em sistemas comerciais.
O ciclo é dividido em quatro principais etapas:
Evaporação (D → A): O refrigerante absorve calor da câmara fria, evaporando totalmente até se tornar vapor superaquecido.
Compressão (A → B): O vapor é comprimido, elevando sua pressão e temperatura.
Condensação (B → C): O fluido libera calor para o ambiente e se condensa, passando por um leve subresfriamento.
Expansão (C → D): O líquido subresfriado passa por um dispositivo de expansão, caindo em pressão e temperatura para reiniciar o ciclo.
A visualização gráfica dos pontos A, B, C e D no diagrama P x h permite identificar ineficiências, falhas operacionais ou ajustes necessários no sistema. Além disso, o uso combinado com esquemas funcionais (como o apresentado no documento) facilita a compreensão física do processo.
📌 Por que isso é importante?
Ajuda no diagnóstico de falhas (ex: falta de subresfriamento ou superaquecimento excessivo);
Permite avaliar a eficiência energética do ciclo;
É fundamental para projetos, comissionamento e manutenção de sistemas HVAC&R.
